遅い閉鎖チェックバルブ

300倍スロークロージングマフラーチェックバルブには、新しい構造、良好なシーリング効果、低抵抗、大きな流れ、長いサービス寿命などがあります。メインバルブの開口部の速度を制御でき、シーンを良好な作業状態に合わせて調整できます。ゆっくりと閉まるマフラーの効果を実現するために、ウォーターハンマー現象である可能性があります。

最新のアプリケーションでのゆっくりした閉鎖チェックバルブの利点

流体制御システムの領域では、効率と寿命を確保するためにバルブ技術の選択が重要です。この分野で最も影響力のあるイノベーションの1つは、ゆっくりと閉鎖チェックバルブであり、さまざまな産業用アプリケーションに多くの利点を提供します。

何よりもまず、ゆっくりと閉じるチェックバルブの主な利点は、水を防ぐことができないということです。これは、動きの流体が突然停止または変化することを余儀なくされるときに発生する現象です。これにより、パイプラインの重度の圧力が急増し、配管システムと関連する機器の両方に損傷を与える可能性があります。これらのバルブのゆっくりとした閉鎖機能により、流速が徐々に減少し、衝撃波を効果的に軽減し、インフラストラクチャを保護できます。

さらに、ゆっくりと閉鎖チェックバルブは、運用効率の向上に役立ちます。バルブの閉鎖速度を制御することにより、これらのデバイスは、流体輸送中のエネルギー損失を減らし、システム内の乱流を最小限に抑えます。この効率は、運用コストの削減とシステム全体の信頼性の向上につながり、水処理、石油とガス、化学処理など、さまざまなセクターで好まれる選択肢になります。

もう1つの重要な利点は、バルブ自体の寿命の増加です。従来のチェックバルブは、迅速な閉鎖にさらされると、しばしば過度の摩耗や裂傷を経験します。対照的に、ゆっくりと閉鎖チェックバルブは、操作中のストレスが少なくなり、メンテナンスコストの削減とサービス寿命が長くなります。この耐久性は、定期的なメンテナンスがコストのかかるダウンタイムにつながる可能性のある高需要の環境で特に有利です。

結論として、ゆっくりと閉鎖チェックバルブの利点はかなりのものです。ウォーターハンマーを緩和し、運用効率を高め、機器の寿命を拡張する能力により、それらは最新の流体システムに不可欠なコンポーネントになります。産業は信頼性と費用対効果の高いソリューションを求め続けているため、ゆっくりと閉鎖チェックバルブの人気が上昇するように設定されており、効果的な流体制御管理の重要なプレーヤーとしての地位を固めています。

"ウォーターハンマーバスター "：300倍遅い閉鎖チェックバルブは、デュアルチャンバーデザインを備えた99％パイプラインサージ

Storaenの遅い閉鎖チェックバルブは、ポンプシステムにおけるウォーターハンマーの破壊的な効果を排除するように特別に設計された革新的なデュアルウォーターチャンバーシステムを統合することにより、パイプラインの安全性を再定義します。突然の閉鎖や圧力の急増を危険にさらす従来の非返品バルブとは異なり、300Xモデルは高速の初期シャットオフと制御された漸進的閉鎖を組み合わせて、高層ビル、産業パイプライン、および水処理プラントの究極のソリューションになります。

デュアルチャンバーテクノロジーの魔法

このバックフロー予防装置チェックバルブの中核には、2部構成の油圧メカニズムがあります:

1.上部および下水チャンバー：ピストンスタイルのディスクは、バルブを2つのチャンバーに分割し、それらの間の流体の流れを調節する精密針バルブで接続します。

ステージ1：急速な緊急シャットオフ（2秒で80％ストローク）：ポンプが停止すると、ディスクは急速に閉まり、高速逆流を阻止し、遠心ポンプなどの高価な機器を保護するために重要なポンプやバルブの即時損傷を防ぎます。
ステージ2：段階的圧力緩和（10〜60秒間の残り20％ストローク）：針バルブは上から下のチャンバーへの水の流れを制御し、ディスクをゆっくりと均等に閉じ、残留圧力を放散し、水ハンマーのピークを標準的なバックチェックバルブよりも99％以下の作業圧力に抑制します。

デュアルチャンバーが他のタイプのチェックバルブを上回る理由

騒音と振動制御：最終的な閉鎖が遅いため、「ウォーターハンマーバング」が排除されます。これは、クイッククロージングモデル（住宅地や騒音に敏感な施設の場合）と比較して40％減少します。
拡張機器の寿命：圧力サージを最小限に抑えることにより、ポンプシールの摩耗を30％、バルブシート侵食を50％削減し、従来の1/2の一方向チェックバルブまたは過酷な環境で2インチのチェックバルブを超えます。

多様なアプリケーション用の汎用性のある設計

1/2チェックバルブ（DN15）から2インチチェックバルブ（DN50）以降（DN600まで）から2インチのチェックバルブ（DN50）までのサイズがあり、300Xモデルはさまざまなシステムに適応します:

材料オプション:

延性鉄：産業用水/ガスの費用対効果（1.0〜2.5MPa、-10°C – 80°C）。
真鍮：飲料水または海洋用途に耐性耐性耐性（低圧セットアップのステンレス鋼チェックバルブの代替品に最適）。
ステンレス鋼316：化学媒体または高温シナリオ（最大150°C）の頑丈。

インストールの柔軟性：フランジ付き接続（RF/FF）は、ASME B16.5およびGB/T 17241.6に準拠しており、新しいパイプラインと改造プロジェクトの両方にシームレスに収まります。

キーパフォーマンスメトリック

低圧の活性化：わずか0.05mpaで閉鎖を開始し、低頭系での信頼できる動作を確保します。
最小流量抵抗：合理化されたディスク設計により、スイングタイプのチェックバルブと比較して圧力低下が25％減少し、エネルギー効率が最適化されます。
サイクルライフ：シート摩耗のない50,000以上の操作 – 閉鎖ゆっくりしたチェックバルブの業界平均を強化します。

システムの適切なチェックバルブを選択してください

小さなHVACループに1/1/2チェックバルブが必要か、産業用ポンプ用の大規模なDN300モデルが必要かにかかわらず、Storaenのデュアルチャンバーテクノロジーにより、比類のない保護が保証されます。安全性または効率を妥協する一般的な異なるタイプのチェックバルブとは異なり、300Xモデルは、バックフロー予防、ウォーターハンマーの除去、騒音低減の3つの重要な利点を1つに提供します。

エンジニアが信頼する遅い閉鎖チェックバルブで、パイプラインの安全性を今日アップグレードしてください。 Storaenの範囲を探索し、インテリジェントな設計が流体制御をどのように変換するかを発見します。パイプラインでは、予防は常に修復よりも優れています。

鋳鉄対真鍮素材：ゆっくり閉鎖チェックバルブのための耐腐食性耐性の選択ガイド

ゆっくりと閉まるチェックバルブに適した素材を選択することは、特に腐食性媒体を扱うときに、寿命とパフォーマンスを確保するために重要です。 Storaenには、特定の産業および商業用アプリケーションに合わせて、2つの主要なオプション（彫刻鉄と真鍮）を提供しています。このガイドは、違いをナビゲートし、パイプラインのニーズに合わせて最適なソリューションを選択しながら、他の種類のチェックバルブと比較する方法を選択するのに役立ちます。

1。鋳鉄：産業上の厳密さのための頑丈な耐久性

チェックバルブ鋳鉄（たとえば、QT450延性鉄）は、過酷で高圧環境に最適な選択です。 450MPAの引張強度により、最大2.5MPAの圧力と-10°Cから80°Cの温度に耐えるため、下水、工業用水、粒子を含む培地などの研磨液に最適です。その頑丈な表面テクスチャにより、リターン以外のチェックバルブの信頼できるシールが保証され、高流量システムの漏れが最小限に抑えられます。軽度の腐食剤に自然に耐性がありますが（pH 6〜8）、オプションのエポキシコーティングは中程度の酸/アルカリに対する保護を促進します。ただし、海水や攻撃的な化学物質には適していません。これらの場合のステンレス鋼チェックバルブにはOPTです。

最適：工業用パイプライン、廃水植物、および耐摩耗性と高圧が懸念されるHVACシステム。自動ポンプステーションのパイロット操作チェックバルブとよくペアを組んでいます。

2。真鍮：きれいなメディアの精度と純度

真鍮製チェックバルブ（例、HPB59-1鉛のない真鍮）は、衛生と非攻撃的な流体に対する耐性を必要とする用途に優れています。滑らかな表面仕上げ（RA 3.2）は、飲料水と食品グレードのパイプラインのFDA基準を満たしており、飲料水システムや海洋のセットアップに最適です。鋳鉄よりも軽いため、1/2の一方向チェックバルブを備えた住宅用配管など、タイトなスペースへの設置を簡素化します。真鍮は淡水、蒸気（≤150°C）、および非酸化酸に抵抗しますが、アンモニアまたは高温海水で腐食する可能性があります。このような条件のニッケルメッキ化学チェックバルブを検討します。

最適：飲料水システム、海洋アプリケーション、および小規模な産業セットアップ（ボイラー飼料ラインの2インチチェックバルブなど）。鉛のないコンプライアンスのため、住宅の建物のバックフロー予防チェックバルブに最適です。

主要な決定要因

メディアタイプ：汚れた粒子を含む液体に鋳鉄を使用します。きれいな水や食品グレードのメディアの真鍮を選択してください。
圧力/温度：鋳鉄はより高い圧力（最大2.5MPa）を処理しますが、温度（最大80°C）を処理します。真鍮は中圧（≤1.6MPa）とより良い熱伝導率に適しています。
衛生と設置：真鍮は、小径での純度と設置の容易さを優先します。鋳鉄は、大型パイプライン（DN50 – DN600）のコスト効率を提供します。

ステンレス鋼をいつ検討するか

極端な腐食性環境（海水、塩酸）の場合、Storaenのステンレス鋼チェックバルブ（304/316L）は、より高いコストでも優れた耐性を提供します。これらは、長期的な信頼性が初期投資を上回る、化学プラントまたはオフショアプラットフォームのバックチェックバルブに最適です。

システムに正しい選択をします

ゆっくりと閉まるチェックバルブのために鋳鉄と真鍮の間で選択することは、メディアの攻撃性、圧力のニーズ、衛生要件によって異なります:

産業用タフネス：耐摩耗性と高圧を処理するために鋳鉄を選択します。
クリーンなシステムと小さなサイズ：純度と簡単なインストールのために真鍮を選択します。
極端な腐食：攻撃的な化学物質または海洋使用のためのステンレス鋼へのアップグレード。

Storaenの材料は、さまざまな種類のチェックバルブを独自の労働条件と一致させるように設計されており、逆流防止だけでなく永続的なパフォーマンスも確保されます。今日の範囲を探索し、効率のために設計された耐久性のために構築された適切な材料でパイプラインを固定します。

公称圧力：1.0MPA-1.6MPA-2.5MPA

低動作圧力：≥0.02MPa

仕様キャリバー：50〜600mm

中温：0〜80度

該当する媒体：きれいな水

接続フォーム：フランジ

シェル材料：鋳鉄または真鍮

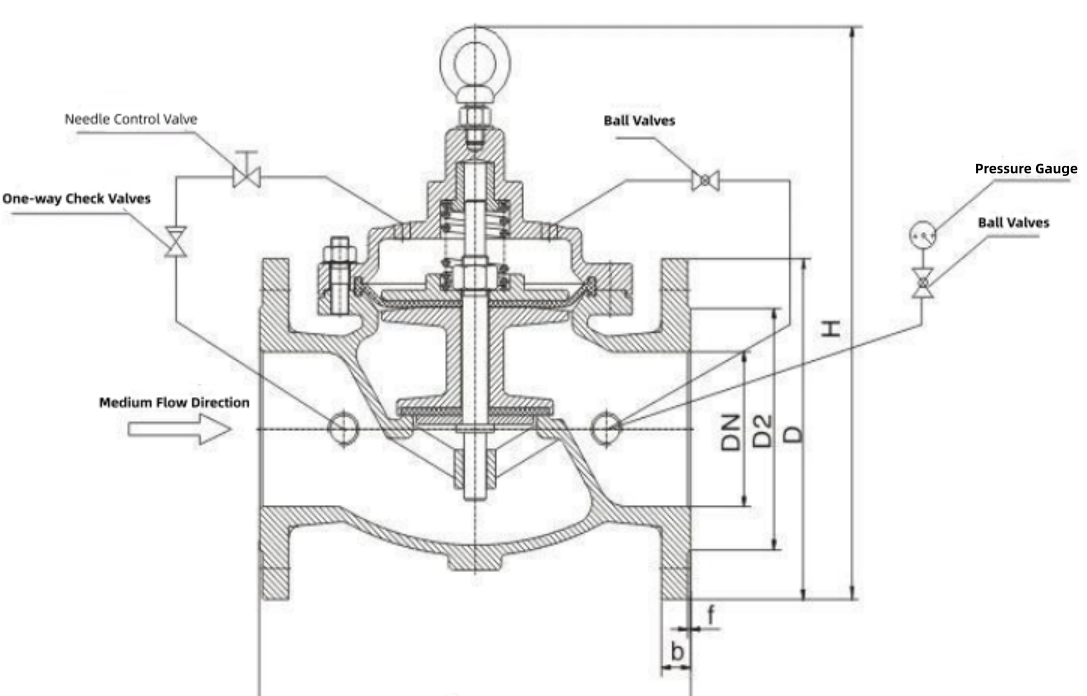

このバルブには、水路のカットオフの水室の下のダイヤフラム（パイプ直径に近いカットオフオープン広い領域）、圧力調整室の水室のダイヤフラム、ポンプが動作する場合、水路が動作する場合、水路のバルブフラップのためにポンプが動作する場合、水路のバルブフラップがあるため、水路が継続しているため、水路が潜在されます。水室への圧力の増加とともに、上部の水室への圧力は、カットオフがマフラーの役割の役割をマッフ化するゆっくりとした閉鎖の残りの10％にゆっくりと閉じます。

1. 300xスロークロージングマフラーチェックバルブの前にストレーナーを取り付けます。インストールすることを選択できます Yタイプフィルター またはバスケットフィルター。
2. 取り付け中にバルブ本体の矢印マーキングの方向に注意してください。メンテナンスを容易にするために、チェックバルブの周りにスペースを残す必要があります。
3. 対応する直径のある停止バルブは、300倍の閉鎖マフラーチェックバルブが修復されたときに、水源を切断できる位置に設置する必要があります。

遅い閉鎖チェックバルブのFAQ

ゆっくりと閉じるチェックバルブは何に使用されますか？

ゆっくりとした閉鎖チェックバルブは、突然の停止によって引き起こされるウォーターハンマー効果を最小限に抑えながら、配管システムの逆流を防ぐように設計されています。バルブを徐々に閉じることができるようにすることで、システムを保護し、配管コンポーネントの寿命を延ばすスムーズな遷移を保証します。

遅いクロージングチェックバルブはどのように機能しますか？

このバルブは、制御されたクロージングメカニズムを利用する特殊な設計を通じて動作します。流体の流れが止まると、バルブは突然ではなくゆっくりと閉じられ、圧力の急増と潜在的な損傷を防ぎます。この機能は、ポンプ、ボイラー、および油圧ショックに敏感なその他の機器を含むアプリケーションで特に重要です。

遅い閉鎖チェックバルブの構築にはどの材料が使用されていますか？

ゆっくりとした閉鎖チェックバルブは、通常、真鍮やステンレス鋼などの高品質の材料で構成されており、耐久性と耐性耐性を確保します。材料の選択は、パフォーマンスを向上させるだけでなく、さまざまな環境で長期にわたる操作を保証します。

遅い閉鎖チェックバルブは、どんな方向にも取り付けられますか？

はい、遅いクロージングチェックバルブは、汎用性の高いインストール用に設計されています。水平方向または垂直方向のいずれかに設置でき、さまざまな配管構成に適しています。ただし、最適なパフォーマンスのためにインストールガイドラインに相談することをお勧めします。

ゆっくりと閉鎖チェックバルブにメンテナンスが必要ですか？

ゆっくりとした閉鎖チェックバルブは最小限のメンテナンスのために設計されていますが、最適な機能を確保するために定期的な検査をお勧めします。蓄積のチェック、漏れや摩耗の目視検査の実行、およびメカニズムが妨害のないことを確認することで、その耐用年数を延長するのに役立ちます。

標準のチェックバルブと比較して、ゆっくりと閉じるチェックバルブを使用することの利点は何ですか？

標準チェックバルブ上のゆっくりと閉鎖チェックバルブの主な利点は、水ハンマーを防ぐことができることです。さらに、ゆっくりと閉じることで、ノイズを減らし、システムの信頼性を高め、全体的なパフォーマンスを向上させます。

このバルブは商用アプリケーションで使用できますか？

絶対に！遅い閉鎖チェックバルブは、住宅用および商業用アプリケーションの両方に非常に適しています。さまざまな流量と圧力を処理する能力により、建物、産業プロセス、水処理施設などに最適な選択肢となります。
