蝶のバルブ

センターラインバットクランプソフトシールバタフライバルブ、ダブルエキセントリックなフランジ付きバタフライバルブコンパクト構造、90°回転スイッチ、信頼できるシーリング、長いサービス寿命は、水車、発電所、製鉄所、用紙、製紙、ケータリング、水道産業、および給水および排水排水システムで広く使用されています。

バタフライバルブ（バタフライバルブ）と呼ばれるバタフライバルブは、ディスクのクロージングメンバー（バルブフラップまたはバタフライプレート）を指し、バルブ軸の周りを回転させて、パイプラインの開閉を実現します。バタフライバルブの開閉メンバーは、ディスク型の蝶プレートであり、開閉または規制の目的を達成するために、バルブ本体の軸の周りを回転しています。フル閉じたバタフライバルブは通常90°未満です。バタフライバルブとバタフライステム自体には、バタフライプレートの位置を保つために、バルブステムワームギアリデューサーに設置する能力がありません。ワームギアレデューサーの使用は、セルフロック機能で蝶プレートを作るだけでなく、バタフライプレートがどの位置でも停止するだけでなく、バルブの動作性能を向上させることもできます。

産業用特別な蝶バルブの特性は高温に耐えることができ、該当する圧力範囲も高く、バルブの公称直径は大きく、バルブ本体は炭素鋼で作られており、バルブプレートのシーリングリングはゴム製リングではなく金属リングでできています。大きな高温バタフライバルブは、溶接鋼板で作られており、主に高温媒体煙道ガスダクトとガスパイプラインに使用されています。

高性能バタフライバルブの3つのコアテクニカルデザイン

Storaenのバタフライバルブは、革新的なエンジニアリングを通じて産業用フロー制御を再定義し、精密シーリング、材料の回復力、およびスマートな作動を組み合わせて、多様なアプリケーションで比類のないパフォーマンスを提供します。バタフライバルブの種類とソリューションの大手プロバイダーとして、当社の設計は、漏れ、摩耗、運用効率の重要な課題に取り組んでいます。 3つのコアテクノロジーがバタフライバルブを際立たせる方法を次に示します。

1。ゼロリークパフォーマンスのためのエキセントリックシーリングシステム

私たちの高性能バタフライバルブの中心は、その高度なエキセントリックなデザインにあり、伝統的なバルブを悩ませる一般的な漏れの問題を排除します:

二重偏心ジオメトリ：オフセットディスク軸（1番目の偏心）とシート角（2番目の偏心）は、閉じたときに「ライン接触」シールを作成し、同心モデルと比較して摩擦を40％減らします。この設計により、高圧（PN16.0MPAまで）であっても、ガスや液体のバブルタイトシャットオフが保証され、化学パイプラインや蒸気システムのバタフライバルブアプリケーションに最適です。
トリプルエキセントリックイノベーション：極端な条件（450°C+煙道ガスまたは研磨媒体）の場合、トリプルエクセントリックバルブは3番目のオフセット（ディスクフェイスチルト）を追加し、シート摩耗なしで金属間シーリングを可能にします。この技術は、高温分離のグローブバルブの制限を上回り、発電所の排気システムにおける長期的な信頼性を確保します。

2。過酷な環境の回復力のための材料科学

私たちは、バタフライバルブの種類を特定のメディアの要求に合わせて、最も厳しい作業条件に耐えるためにバルブコンポーネントを設計します:

ボディ＆ディスク材料：HT300鋳鉄（水/ガス、-10°C〜200°Cの費用対効果）、WCB炭素鋼（大型工業、-29°C〜425°C）、または316Lステンレス鋼（化学物質に耐性耐性、-40°C〜450°C）から選択します。 6インチおよび4インチのバタフライバルブは、高流速の下での変形を防ぐために厚くなったディスクリブを備えており、サイクル寿命で標準設計を25％上回っています。
シールの組み合わせ：ソフトシール（NBR/EPDM）は、水と廃水に対して≤0.1mm漏れ耐性を提供しますが、ハードシール（ステンレス鋼 +グラファイト）は、侵食なしで粒子レーディング培地を処理します。

3。精密制御のためのインテリジェントな作動

当社のバタフライバルブは、高度なメカニズムを統合して、運用効率と安全性を高める:

ワームギアリデューサー：手動バルブの標準では、5：1のトルク乗算とセルフロック機能を提供し、垂直パイプラインのバックドライブリスクを排除しながら、直径12インチでも簡単に90°動作できます。
自動化対応設計：空気圧、電気、または油圧アクチュエーターは、ISO 5211トップフランジに直接マウントされ、PLC統合のためのフェイルセーフポジション（オープン/クローズ/ホールド）および4-20MAフィードバックをサポートします。これにより、バルブは自動化されたプロセスに最適であり、レガシーグローブバルブシステムと比較して応答時間を30％削減します。

Storaenでフロー制御を高めます

配水から高温産業プロセスまで、当社のバタフライバルブは、システムに要求する精度、耐久性、適応性を提供します。革新的なシーリング、プレミアム材料、スマートな作動により、バタフライバルブをシンプルなシャットオフデバイスから高性能制御ソリューションに変換しました。今日の販売用のバタフライバルブを探索し、エンジニアリングの卓越性がもたらす違いを体験してください。フロー制御のために、パフォーマンスがすべてです。

Storaen Butterfly Valves：カスタムソリューションと品質保証

Storaenは、テーラー製バタフライバルブソリューションと妥協のない品質基準を備えた産業用フロー制御を再定義し、すべてのバルブがあなたの独自の運用上の需要を満たすことを保証します。材料の選択からパフォーマンス認証まで、当社のバタフライバルブの種類は、エンジニアリングの柔軟性と厳密な品質保証を組み合わせています。特定のニーズに精度を提供する方法です。

カスタマイズ：正確な仕様に合わせて設計されています

1。カスタマイズされたサイジングと構成
DN40からDN1200をカバーし、4インチのバタフライバルブと6インチのバタフライバルブモデル（およびそれ以降）を、あらゆるスケールのパイプネットワークに適応します。標準以外のサイズ？コンパクトなHVACシステムから大規模な産業パイプラインまで、ユニークなインストール用のカスタム直径を作成します。
ASME、DIN、またはJISの標準を一致させるために、ウェーハ、ラグ、フランジ、または溶接接続から選択します。これは、グローバルプロジェクトでアダプターの手間を削減します。

2。材料とシールの最適化

身体材料：-40°Cから450°Cの培地に合わせて、HT300鋳鉄（水/ガス）、WCB炭素鋼（重工業）、または316Lステンレス鋼（腐食抵抗）を選択します。
シールタイプ：水/廃水用のソフトシール（NBR/EPDM）（≤0.1mm漏れ）、または高温/煙道ガス用のハードメタルシール（ステンレス鋼 +グラファイト） – 研磨条件での耐久性を発揮します。

3。作動と機能

ISO 5211取り付けを備えたマニュアル（ワームギア）、空気圧、電気、または油圧アクチュエーターは、正確な制御を確実にします。自動化されたプロセスにフェールセーフメカニズム（空気から開く/閉じる）または4-20MAフィードバックを追加します。
特殊なデザイン：極低温バルブ（-196°C）、高電子モデル、または安全性クリティカルなアプリケーション用の火災セーフ構成。

妥協のない品質：設計から配信まで

1。厳密なテスト体制

静水圧テスト：シェルの1.5倍の圧力定格、座席の1.1x、ゼロ漏れの検証。
サイクルテスト：ソフトシール用の5,000以上の操作、ハードシール用の10,000+以上 – 耐久性を高める業界の規範を上回ります。
材料のトレーサビリティ：すべてのコンポーネントには工場証明書が含まれており、耐薬品性と温度要件の遵守を確保しています。

2。保証とアフターセールスのサポート

1年間の保証は、インストール、メンテナンス、またはトラブルシューティングのための24時間年中無休の技術サポートを備えたシールのパフォーマンスと機械的欠陥をカバーしています。
スペアパーツの入手可能性：ダウンタイムを最小限に抑えるための交換用シート、ディスク、またはアクチュエーターの迅速な配達 – バタフライバルブを大量に購入する顧客のためのIDEAL。

カスタムバタフライバルブにStoraenを選択する理由

アプリケーションの専門知識：水処理には同心円状のバタフライバルブが必要であろうと、石油化学植物のトリプルエクセントリックモデルが必要な場合でも、当社のエンジニアはバタフライバルブの種類とアプリケーションを正確なプロセスパラメーターに合わせます。
総コスト効率：カスタマイズされたソリューションは、エンジニアリングの過剰コストを削減しますが、耐久性のある設計では、汎用バルブと比較してメンテナンスを30％削減します。

カスタマイズされた精度でシステムを高めます

運用が卓越性を要求する場合、既製に落ち着かないでください。 Storaenのカスタムバタフライバルブは、厳密な品質保証に裏打ちされており、プロジェクトに値するパフォーマンス、信頼性、適応性を提供します。今日販売されているバタフライバルブを探索し、テーラードエンジニアリングがフロー制御をどのように変換するかを発見してください。

構造フォームによる分類
(1）センターシールされたバタフライバルブ

(2）単一の偏心密閉バタフライバルブ
(3）二重偏心シールバタフライバルブ

(4）3つのエキセントリックシールバタフライバルブ

シーリング表面材料分類によると
(1）ソフトシールバタフライバルブ:
1）非金属柔らかい材料による非金属柔らかい材料組成への密閉。
2）金属硬質材料による密閉副材料から非金属柔らかい材料組成へ。
(2）金属製ハードシールバタフライバルブ：金属硬質材料による密閉VICE金属硬質材料組成へ。

シーリングフォームによる分類
(1）強制シールバタフライバルブ
1）弾性シールバタフライバルブ。バルブプレートの押出バルブシートによる特定の圧力をシールします。バルブが閉じたとき、バルブシートまたはバルブプレートの弾力性が生成されます。
2）外部トルクシールバタフライバルブ。シーリング圧力は、バルブシャフトに適用されるトルクによって生成されます。
(2）加圧されたシールバタフライバルブ。シーリング固有の圧力は、ポペットシーリング要素の充填圧力上のバルブシートまたはバルブプレートによって生成されます。
(3）自動シーリングバタフライバルブ。シーリング圧力は、中圧によって自動的に生成されます。

作業圧力による分類
(1）真空バタフライバルブ。大気カレンダーバタフライバルブの標準的な山の下の作業圧力。
(2）低圧バタフライバルブ。公称圧力PN <1.6MPAバタフライバルブ。
(3）中圧蝶のバルブ。公称圧力PN 2.5-6.4MPAバタフライバルブ。
(4）高圧バタフライバルブ。公称圧力PN 10.0-80.0MPAバタフライバルブ。
(5）超高圧バタフライバルブ。公称圧力PN> 100MPAバタフライバルブ。

動作温度による分類
(1）高温の蝶バルブ。 T> 450 Cバタフライバルブ
(2）中程度の温度バタフライバルブ。 120 c(3）通常の温度バタフライバルブ。 A 40 c(4）低温バタフライバルブ。 100のバタフライバルブ (5）超低温度バタフライバルブ。 T <A 100 Cバタフライバルブ。

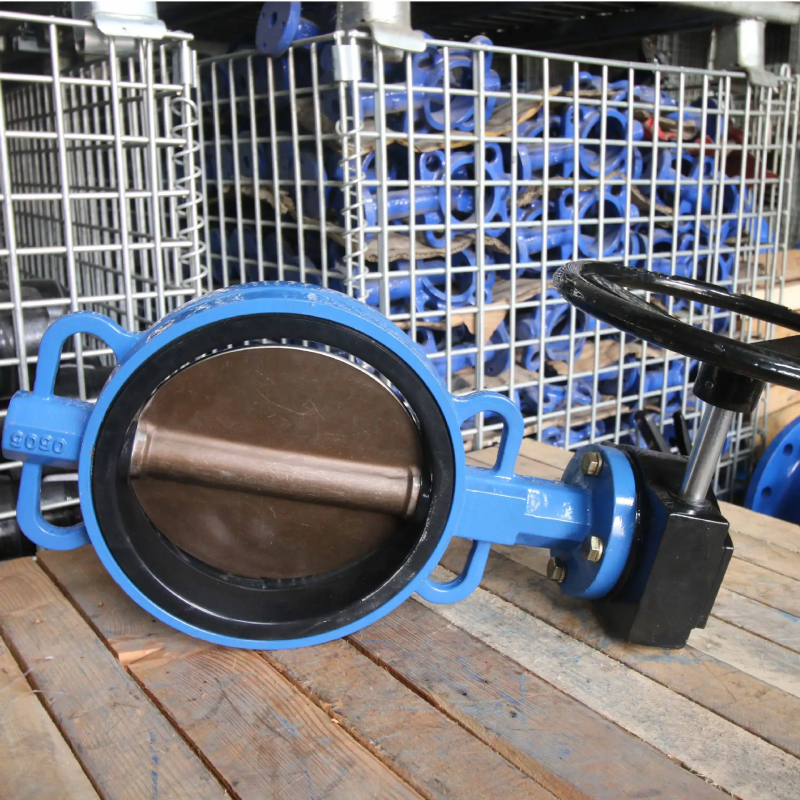

(1）バタフライバルブ。

バットクランプバタフライバルブのバタフライプレートは、パイプラインの直径方向に設置されています。バタフライバルブボディの円筒形のチャネルでは、ディスク型の蝶のプレートが軸の周りを回転し、回転角は0°から90°、90°で回転し、バルブは完全に開いた状態です。

バタフライバルブの構造はシンプルで、サイズが小さく、重量が軽く、わずかな部分で構成されています。また、90°を回転させる必要があるだけで、バルブには優れた流体制御特性があると同時に、すぐに開閉できます。バタフライバルブが完全に開いた位置にある場合、バタフライプレートの厚さは、培地がバルブ本体を流れるときの唯一の抵抗であるため、バルブによって生成される圧力降下は非常に小さく、良好なフロー制御特性があります。バタフライバルブには、弾性シールと金属シールの2種類のシーリングがあります。弾性シールバルブ、シールはバルブ本体にセットするか、周囲の蝶プレートに取り付けることができます。

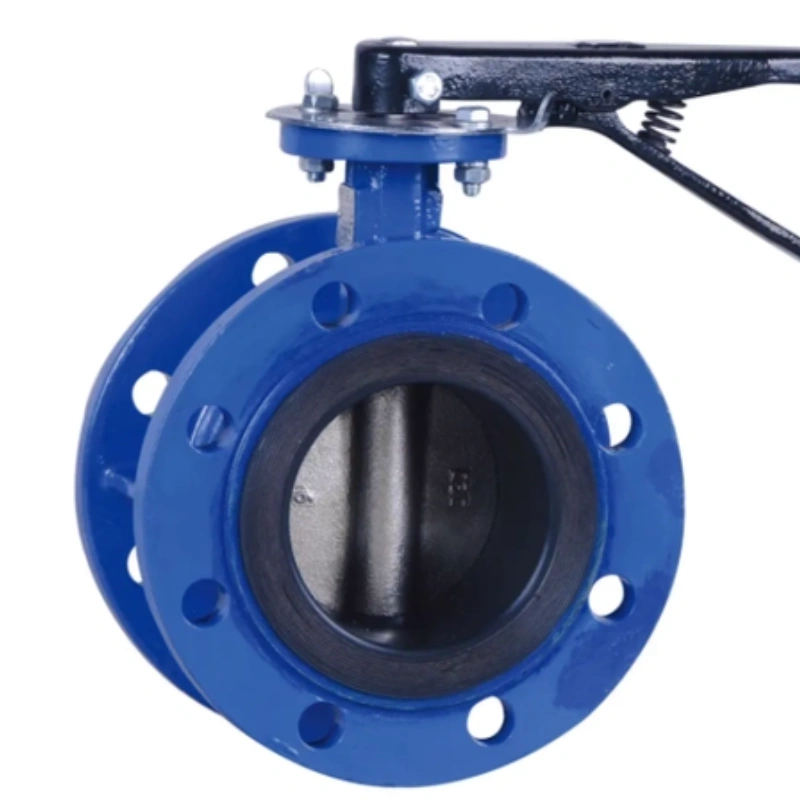

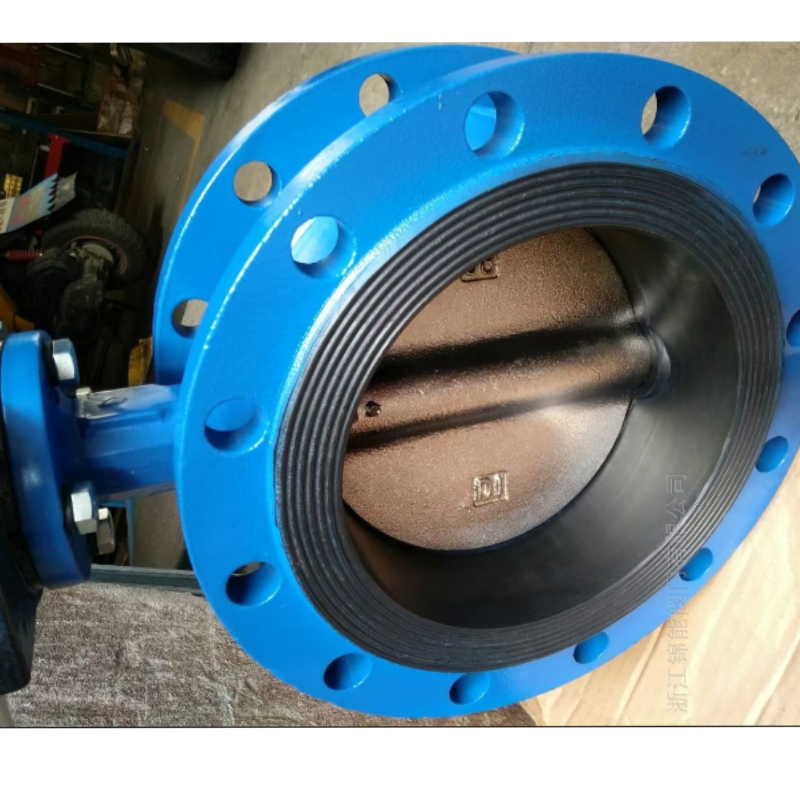

(2）フランジ付きバタフライバルブ。

垂直プレート構造用のフランジ付きバタフライバルブ、柔軟なグラファイトプレートとバルブボディに取り付けられたステンレス鋼プレートコンポジット構造用の積分金属ハードシールバルブシーリングリング用のバルブステム、バタフライプレートシーリングサーフェス溶接ステンレス鋼。ソフトシールバルブのシーリングリングは、蝶プレートに設置されたニトリルゴムでできています。

(3）ラグタイプバタフライバルブ。

(4）溶接バタフライバルブ。

溶接された蝶のバルブは、建築材料、冶金、鉱業、電力およびその他の生産プロセスで広く使用されている非閉鎖型バタフライバルブであり、中程度の温度300℃の0.1MPaパイプラインの公称圧力は、メディアの量を開閉、閉鎖、または調整するために使用されます。

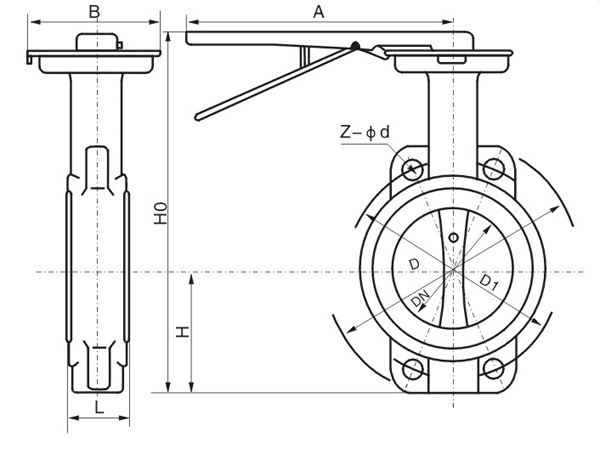

固定されたソフトシールバタフライバルブメインシェイプ接続サイズユニット：mm

バタフライバルブは何に使用されていますか？

バタフライバルブは、回転するディスクを利用して流体の流れを調節する一種のクォーターターンバルブです。その設計には、給水、廃水処理、化学処理、HVACシステムなど、さまざまな業界の特定の用途に適したさまざまな機能が組み込まれています。バタフライバルブの機能と利点を理解することは、さまざまなシナリオでの使用に関する情報に基づいた決定を下すのに役立ちます。

バタフライバルブの主な目的の1つは、液体とガスの流れを制御することです。バルブ内のディスクは中央軸の周りにピボットし、迅速かつ効率的な動作を可能にします。この四半期のターンメカニズムは、流量の迅速な調整が必要な場合に特に有利です。たとえば、正確な制御が重要な水処理プラントまたは産業用途では、バタフライバルブが効果的なソリューションとして機能します。

さらに、蝶のバルブは、軽量でコンパクトなデザインで認識されています。他のタイプのバルブと比較して、それらはより少ないスペースを占有しているため、狭いスペースに設置するのに最適です。パイプラインであろうと閉じ込められたエリアであろうと、バタフライバルブのミニマリストデザインは、機能を犠牲にすることなく汎用性を可能にします。

バタフライバルブのもう1つの重要な用途は、システム分離です。ディスクを完全に閉じることにより、バルブは流体の流れを防ぐタイトなシールを作成します。これは、パイプラインのセクションを分離する必要があるメンテナンスシナリオで特に役立ちます。フローを迅速かつ確実に遮断する能力により、バタフライバルブはシステムを制御し、さまざまな産業プロセスで安全を確保するのに不可欠なコンポーネントになります。

要約すると、バタフライバルブは、流れを調節し、システムを分離し、運用効率を高めるために多数のアプリケーションで採用されています。そのコンパクトな設計、迅速な操作、信頼性により、多くの業界で人気のある選択肢になります。バタフライバルブが何に使用されているかを理解することで、流体の制御と管理においてそれが果たす重要な役割を理解することができます。エンジニアリング、メンテナンス、または工業デザインに関与しているかどうかにかかわらず、バタフライバルブアプリケーションをしっかりと把握することで、専門的な努力に役立ちます。

バタフライバルブの利点

バタフライバルブの重要な利点の1つは、コンパクトなデザインです。かさばる傾向がある従来のバルブとは異なり、蝶のバルブはシャフトに取り付けられたシンプルなディスクで構成されています。この合理化された構造により、狭いスペースに設置できるようになり、機器の部屋が限られているプロジェクトに理想的なオプションになります。さらに、それらの軽量の性質により、配管システムの全体的な重量が減少し、取り扱いと設置が容易になります。

バタフライバルブのもう1つの重要な利点は、迅速な操作です。設計により、迅速な開閉が促進され、完全な動きに必要な回転はわずか90度です。この機能は、水処理施設や化学処理プラントなど、フローのタイムリーな制御が最重要であるアプリケーションで特に価値があります。バタフライバルブの迅速な応答性は、運用効率の向上とダウンタイムの短縮に貢献します。

さらに、バタフライバルブは優れたフローレギュレーションを提供します。部分的に開くと、これらのバルブは、通過するメディアを効果的に制御しながら、合理化されたフローパスを作成できます。この特性は、正確なフロー管理が重要であり、一貫したシステムパフォーマンスを可能にするアプリケーションでは不可欠です。

バタフライバルブは、耐久性と低メンテナンスのニーズも示しています。ステンレス鋼やPVCなどの堅牢な材料で構成されており、腐食に耐性があり、攻撃的な化学物質や腐食性環境など、さまざまな物質に適しています。それらの単純なメカニズムは、機械的障害の可能性を減らし、メンテナンスの要件と運用コストをさらに最小限に抑えます。

最後に、バタフライバルブの適応性により、さまざまな業界の多様なアプリケーションに適しています。 HVACシステムから給水および廃水処理まで、これらのバルブは幅広い流体を処理し、複数のフィールドで有用性を高めます。

ゲートバルブとバタフライバルブの違いは何ですか？

動作メカニズム

ゲートバルブとバタフライバルブの主な違いは、設計および動作メカニズムにあります。 a ゲートバルブ 線形動作を利用して、ゲートを持ち上げたり下げたりして、流れを制御します。このメカニズムは、オンオフ制御に最適ですが、スロットリングアプリケーションではうまく機能しません。逆に、バタフライバルブは、流れを調節するために中央のシャフトの周りにピボットする回転ディスクで構成されています。この設計により、迅速な操作が可能になり、特にスロットリングに効果的です。

フロー制御と効率

別の重要な違いは、フロー特性です。バタフライバルブは、最小限の圧力低下で一貫した流量を提供する能力で知られています。この効率は、大量のアプリケーションとスペースが限られている場合に非常に有利です。対照的に、ゲートバルブはスロットリングにおいて効率が低く、乱流が生じる可能性があり、高流量シナリオの性能障害につながります。

スペースと重量の考慮事項

蝶のバルブは、一般にゲートバルブよりもコンパクトで軽いです。このスペースを節約するデザインにより、バタフライバルブは、従来のゲートバルブが面倒であることが判明する可能性のある狭いスペースに設置するのに適しています。バタフライバルブの重量の減少により、設置とメンテナンス中の取り扱いが簡素化されます。

アプリケーションの適合性

両方のバルブタイプには、優れた特定のアプリケーションがあります。通常、ゲートバルブは、最小限の圧力損失を必要とするアプリケーションで使用され、完全な分離が最重要である場合があります。逆に、バタフライバルブは、迅速な動作と頻繁な流量調整を必要とするシステムで好まれており、HVACシステム、配水、廃水処理に最適です。

バタフライバルブの3種類は何ですか？

1。同心の蝶のバルブ

同心円状の蝶のバルブは、ディスクがバルブ本体と偏心しているシンプルなデザインによって特徴付けられます。この構成では、ディスクは流体の流れと平行にある軸の周りを回転させます。同心円状のバタフライバルブは、主に低圧アプリケーションで使用されているため、水や廃水処理に最適です。それらの単純な設計により、効率的なフロー制御と最小限の圧力降下が可能になり、さまざまな設定で最適なパフォーマンスが保証されます。

2。エキセントリックなバタフライバルブ

高性能バタフライバルブとしても知られるエキセントリックなバタフライバルブは、ディスクをバルブシートからオフセットできるユニークなデザインを備えています。この設計は、シーリング機能を改善し、バルブコンポーネントの摩耗を減らします。エキセントリックなバタフライバルブは、より高い圧力や温度を含むものを含む、より厳しい用途に適しています。彼らは、スラリーの取り扱い、腐食性の液体、その他の挑戦的なメディアなどのサービスに優れており、長期にわたる操作と信頼性を確保します。

3.二重の偏心蝶バルブ

二重の偏心バタフライバルブ、またはトリプルオフセットバタフライバルブは、エキセントリックバルブの設計をさらに一歩進めます。 2つのオフセット（ディスクの回転用、もう1つはシーリング表面用）で、これらのバルブは、特に厳しい条件でパフォーマンスが向上します。二重の偏心設計により、ディスクとシートの間の摩擦が少なくなり、従来のバルブデザインに関連する摩耗なしでタイトなシールが可能になります。それらは、高圧の高温用途に理想的な選択であり、石油やガス、発電、医薬品などの産業での使用を頻繁に見つけます。
